3.ESQUEMAS DE INSTALACIÓN PARA LA RECARGA DE VEHÍCULOS ELÉCTRICOS

Índice ITC BT52

Resumen de todos los esquemas posibles en esta web

Las instalaciones nuevas para la alimentación de las estaciones de recarga, así como la modificación de instalaciones ya existentes, que se alimenten de la red de distribución de energía eléctrica, se realizarán según los esquemas de conexión descritos en este apartado. En cualquier caso, antes de instalar un punto de recarga, el instalador o en su caso el proyectista, deben preparar una documentación técnica en la forma de memoria técnica de diseño o de proyecto, según proceda en aplicación de la (ITC) BT-04, en la que se indique el esquema de conexión a utilizar. Los posibles esquemas serán los siguientes:

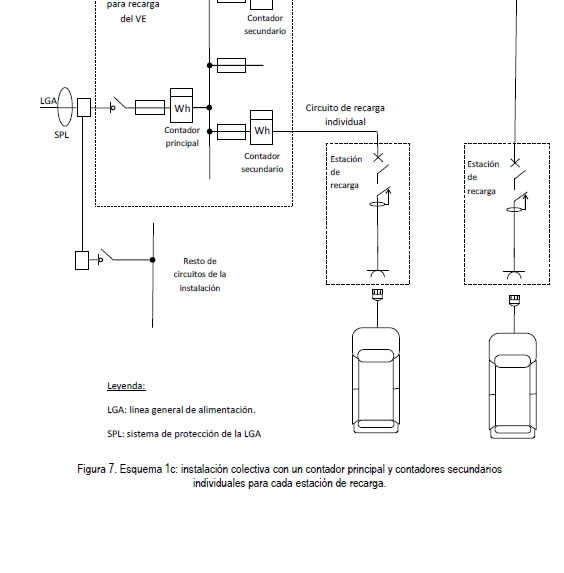

1. Esquema colectivo o troncal con un contador principal en el origen de la instalación.
2. Esquema individual con un contador común para la vivienda y la estación de recarga.
3. Esquema individual con un contador para cada estación de recarga.
4. Esquema con circuito o circuitos adicionales para la recarga del VEHÍCULO ELÉCTRICO.

Independientemente del esquema utilizado, las instalaciones serán realizadas por un instalador de la categoría que corresponda según el tipo de instalación, por ejemplo, en el caso de proyectarse la instalación en locales con riesgo de incendio o explosión según la ITC – BT 29, el instalador deberá ser de la categoría especialista.

Debido al alto grado de electrónica de potencia a instalar y a la gran variedad de fabricantes de vehículos y tecnologías de recarga que se pueden llegar a conectar a la red de distribución, así como para facilitar la futura instalación de sistemas SPL que permitan incrementar el número de vehículos a recargar sin que sea preciso modificar las instalaciones de enlace, en las centralizaciones de contadores de las nuevas instalaciones se recomienda reservar espacio suficiente para que las empresas distribuidoras puedan instalar en caso necesario filtros PLC, que eviten que el ruido en el rango de frecuencias PLC (procedentes de los distintos sistemas de recarga o de los propios vehículos) afecte a la telegestión del resto de contadores conectados a la misma red baja tensión y para poder instalar igualmente elementos para la gestión de cargas desde el SPL o en general, para el funcionamiento correcto de los distintos esquemas de conexión, tales como contactores.

Con tal fin, las empresas distribuidoras de energía eléctrica podrán disponer de especificaciones particulares donde establezcan las características sobre la construcción y montaje de las centralizaciones de contadores preparadas para la conexión del vehículo eléctrico. Según se establece en el artículo 14 del RD 842/2002 dichas especificaciones deberán ser aprobadas por la administración competente.

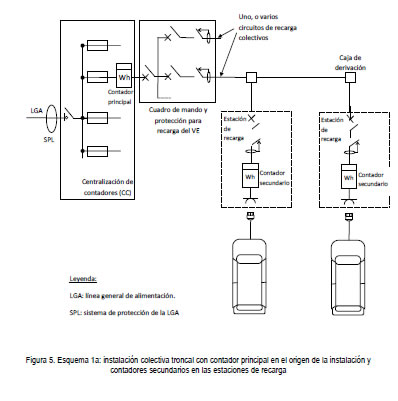

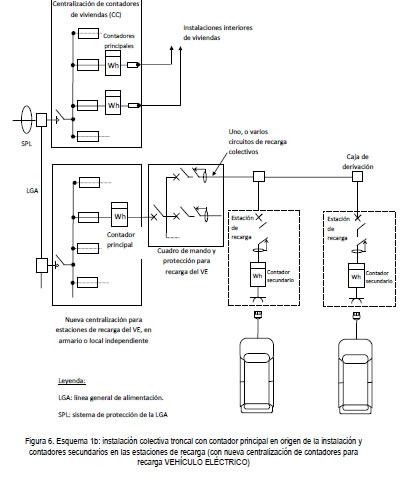

Para la selección entre los esquemas 1a y 1b, se aplicarán los siguientes criterios de prioridad, en primer lugar se utilizarán los módulos de reserva de la centralización existente (esquema 1a), si ello no fuera suficiente se ampliará la centralización existente utilizando también el esquema 1a, en último caso y por falta de espacio, se dispondrán una o varias centralizaciones nuevas en armarios o locales (esquema 1b).

Para la selección entre los esquemas 1a y 1b se tendrá en cuenta que la centralización de contadores disponga de espacio suficiente la instalación de filtros PLC que bloqueen el ruido en el rango de frecuencias PLC, así como para los elementos necesarios para la gestión de cargas desde el SPL o para el funcionamiento correcto de los distintos esquemas de conexión, tales como contactores.

La protección de los circuitos de recarga se puede realizar con fusibles o con interruptores automáticos. La centralización de contadores para recarga del VEHÍCULO ELÉCTRICO puede formar parte de la centralización existente o disponerse en una o varias centralizaciones nuevas en armarios o locales.

Para la instalación de los circuitos de recarga colectivos según los esquemas 1a, 1b, 1c, o 4b, se utilizarán cajas de derivación de las que partirán las derivaciones que alimentan a cada estación de recarga. Estas cajas de derivación serán responsabilidad de la comunidad de vecinos ya que en general afectarán a varios vecinos. A continuación, se recomiendan algunas características de estas cajas.

• Se recomienda su montaje en un paramento vertical (columna o pared), a una altura superior a 1,8 metros sobre la cota del suelo.

• Cada caja debe tener la posibilidad de conectar 3 o 6 derivaciones a estaciones de carga (múltiplos de tres para facilitar el equilibrado de cargas).

• En instalaciones nuevas las cajas deben instalarse a lo largo de todo su recorrido de forma que ninguna plaza de garaje quede a más de 20 metros de una.

• Las cajas podrán albergar pequeños interruptores automáticos cuando sean necesarios para proteger la derivación.

• Las cajas dispondrán de un sistema de cierre a fin de evitar manipulaciones.

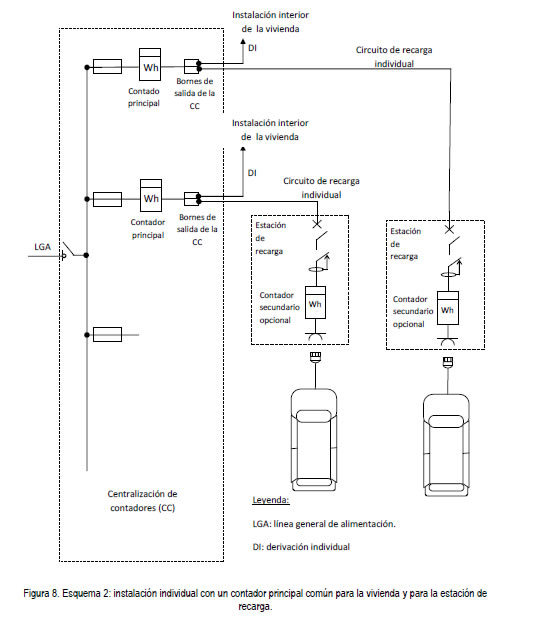

Para el esquema 2 en el proyecto o memoria técnica de diseño se justificará que el fusible de la centralización protege contra cortocircuitos tanto a la derivación individual, como al circuito de recarga individual, en especial para la intensidad mínima de cortocircuito, incrementando la sección obtenida por aplicación de los criterios de caída de tensión y de protección contra sobrecargas para este circuito, si fuera necesario. La función de control de potencia contratada por el cliente será realizada por el contador principal, sin necesidad de instalar un ICP independiente. En caso de actuación de la función de control de potencia, su rearme se realizará directamente desde la vivienda. Te recomendamos nuestro artículo para que sepas cuánto cuesta instalar un cargador de coche eléctrico.

La función de control de potencia contratada por el cliente será realizada por el contador principal para potencias inferiores a 15 kW, sin necesidad en este caso de instalar un ICP independiente.

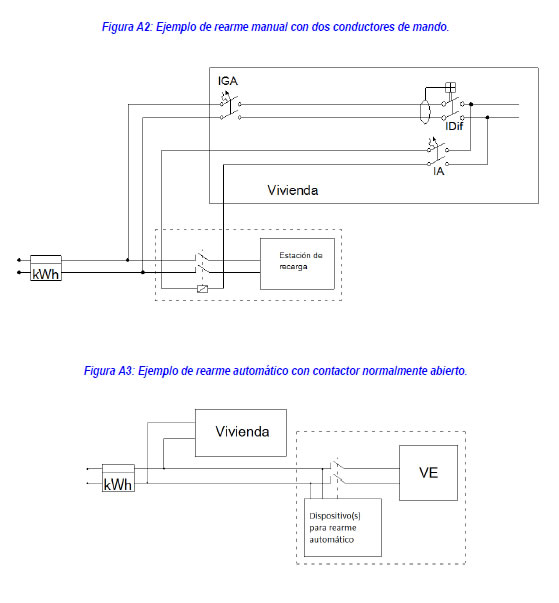

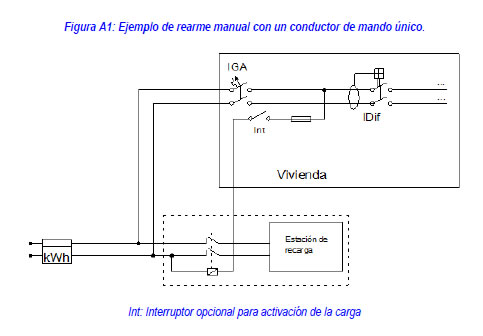

El citado rearme puede conseguirse mediante diversas soluciones, por ejemplo:

• Soluciones que requieren la utilización de uno o dos conductores de mando desde la vivienda hasta un contactor instalado en la centralización de contadores, en el circuito de recarga individual o en la propia estación de recarga. Como ejemplos de tales soluciones se incluyen las figuras A1 y A2. Para el hilo de mando se recomienda color rojo y una sección mínima de 1,5 mm2. El contactor se podrá ubicar en la propia estación de carga, o en la centralización de contadores justo en el origen del circuito de recarga.
• Soluciones que utilizan dispositivos adicionales para el rearme del contactor y no requieren de conductores auxiliares desde la vivienda hasta el contactor. Dichos dispositivos pueden estar instalados en la centralización de contadores, en el circuito de recarga individual o en la propia estación de recarga. Como ejemplo de tales soluciones se incluye la figura A3.

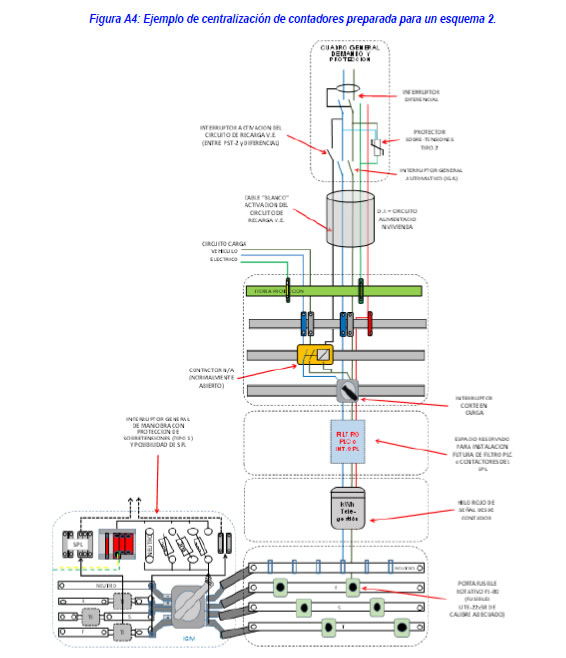

A modo de ejemplo en la figura A4 se presenta un ejemplo de centralización de contadores preparada para el esquema 2, con un contador principal común para la vivienda y para la estación de recarga, que permite la conexión o desconexión de la recarga del vehículo eléctrico desde la vivienda, así como el rearme de la función de control de potencia también desde la vivienda, para lo cual se utiliza el hilo de mando ya descrito en la figura A1.

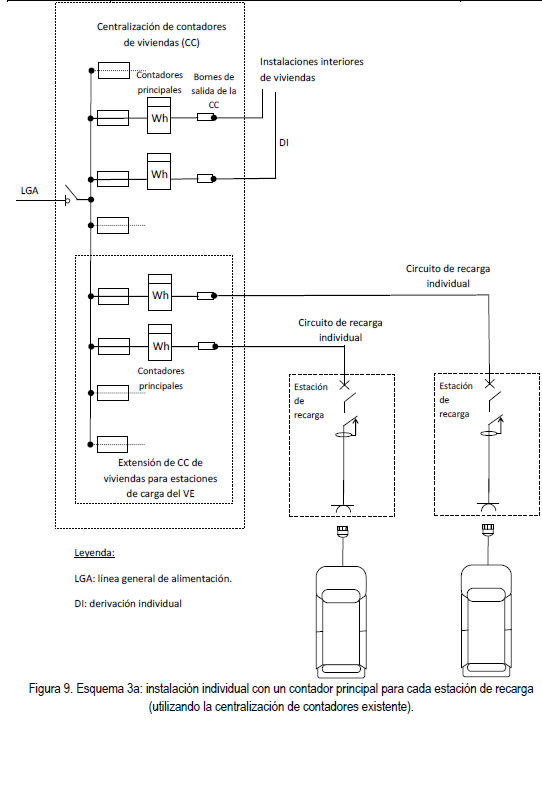

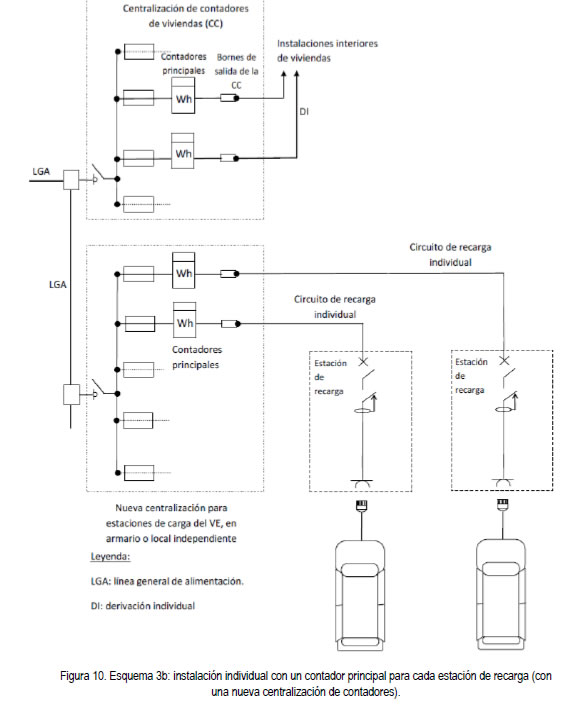

Para la selección entre los esquemas 3a y 3b, se aplicarán los siguientes criterios de prioridad, en primer lugar se utilizarán los módulos de reserva de la centralización existente (esquema 3a), si ello no fuera suficiente se ampliará la centralización existente utilizando también el esquema 3a, en último caso y por falta de espacio, se dispondrán una o varias centralizaciones nuevas en armarios o locales (esquema 3b).

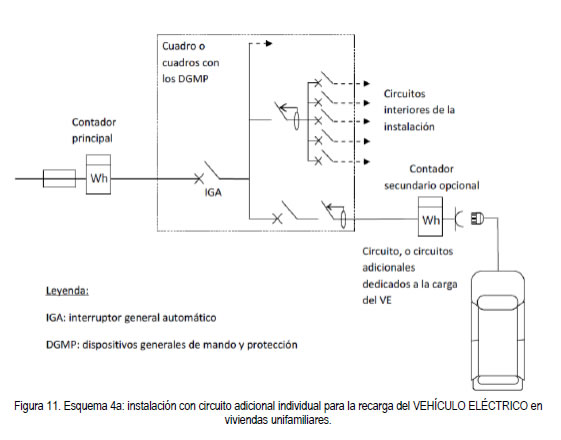

Este esquema 4a también se puede utilizar en instalaciones para la recarga de vehículos eléctricos en edificios o conjuntos inmobiliarios en régimen de propiedad horizontal según lo establecido en el apartado 3.2 de esta ITC- BT-52, siempre que la infraestructura común del edificio esté preparada para albergar este tipo de instalación. Su uso generalizado en garajes en régimen de propiedad horizontal supondría grandes caídas de tensión y la necesidad de disponer de patinillos para las derivaciones individuales de grandes dimensiones, de forma que se recomienda su utilización solo en los siguientes casos:

• Viviendas unifamiliares
• Fincas de cualquier tipo con un único suministro

Con el objetivo de mantener el nivel de seguridad, cuando con motivo de la instalación de los nuevos circuitos para la recarga de vehículos eléctricos se realice una modificación en la instalación interior de la vivienda (por ejemplo en el cuadro de mando y protección), se recomienda realizar una revisión de la instalación existente, según la UNE 202008 IN.

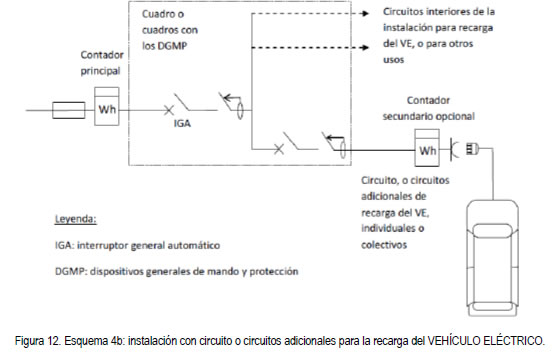

Conforme a lo establecido en el apartado 3.2 de esta ITC-BT-52, este esquema 4b se puede utilizar para la recarga de vehículos eléctricos en edificios o conjuntos inmobiliarios en régimen de propiedad horizontal, utilizando el cuadro de los servicios generales de los garajes como punto de partida de los circuitos para la recarga del vehículo eléctrico, y utilizando generalmente circuitos de recarga colectivos.

Si en este esquema 4 b o en cualquier otro interviene un gestor de cargas cabe recordar que en aplicación del RD 647/2011 tendrán que registrar en cada una de sus instalaciones los consumos destinados a la recarga de vehículos eléctricos de forma diferenciada a los consumos que puedan producirse para otros usos.

Con el objetivo de mantener el nivel de seguridad, cuando con motivo de la instalación de los nuevos circuitos para la recarga de vehículos eléctricos se realice una modificación en la instalación eléctrica de los aparcamientos se recomienda realizar una revisión de la instalación existente, según la parte aplicable de la serie de normas UNE 202009 IN.

Los esquemas de instalación descritos en este apartado no resultan aplicables para la conexión de las estaciones de recarga que se alimenten mediante una red independiente de la red de distribución de corriente alterna usualmente utilizada, por ejemplo, mediante una red de corriente continua o corriente alterna ferroviaria, o mediante un fuente de energía de origen renovable con posible almacenamiento de energía, en cuyo caso el diseñador de la instalación especificará el esquema eléctrico a utilizar.

Nótese que las figuras 5 a 12 son solamente ejemplos ilustrativos de los distintos esquemas de instalaciones de recarga de vehículos eléctricos y que no contienen todos los elementos de la instalación.

3.1 Instalación en aparcamientos de viviendas

En las viviendas unifamiliares nuevas que dispongan de aparcamiento o zona prevista para poder albergar un vehículo eléctrico se instalará un circuito exclusivo para la recarga de VEHÍCULO ELÉCTRICO. Este circuito se denominará circuito C13, según la nomenclatura de la (ITC) BT-25 y seguirá el esquema de instalación 4a.

En todas las viviendas unifamiliares nuevas el circuito C13 debe quedar totalmente instalando incluyendo los sistemas de canalización, los cables, las protecciones y el punto de recarga.

En las viviendas unifamiliares, o en general en las fincas con un único suministro, tanto para instalaciones nuevas como ya existentes, se instalará una Caja de Protección y Medida (CPM) que incorpore un protector contra sobretensiones transitorias antes del contador y un espacio para la instalación en caso necesario de un filtro PLC después del contador.

Las instalaciones existentes en las que se desee instalar una estación de recarga se ajustarán también a lo establecido en este apartado.

La alimentación de este circuito podrá ser monofásica o trifásica y la potencia instalada responderá generalmente a uno de los escalones de la tabla 1, según prevea el proyectista de la instalación. No obstante, el proyectista podrá justificar una potencia mayor, en función de la previsión de potencia por estación de recarga o del número de plazas construidas para la vivienda unifamiliar, en cuyo caso el circuito y sus protecciones se dimensionarán acorde con la potencia prevista.

U nominal	Interruptor automático de protección en el origen del circuito	Potencia instalada	Estaciones de recarga por circuito
230 V	10 A	2300 W	1
	16 A	3680 W	1
	20 A	4600 W	1
	32 A	7360W	1
	40 A	9200 W	1
230/400 V	16 A	11085 W	de 1 a 3
	20 A	13856 W	de 1 a 4
	32 A	22170 W	de 1 a 6
	40 A	27713 W	de 1 a 8

Tabla 1. Potencias instaladas normalizadas en un circuito de recarga para una vivienda unifamiliar.

Para evitar desequilibrios en la red eléctrica los circuitos C13 monofásicos no dispondrán de una potencia instalada superior a los 9200 W.

Cuando en un circuito trifásico se conecten estaciones monofásicas, éstas se repartirán de la forma más equilibrada posible entre las tres fases. El número máximo de estaciones de recarga de la tabla 1 por cada circuito de recarga trifásico se ha calculado suponiendo estaciones monofásicas de una potencia unitaria de 3680 W. El proyectista podrá ampliar o reducir el número máximo si justifica una potencia instalada por estación de recarga inferior o superior respectivamente.

Las bases de toma de corriente o conectores instalados en la estación de recarga y sus interruptores automáticos de protección deberán ser conformes con alguna de las opciones indicadas en el apartado 5.4.

Instalación en aparcamientos o estacionamientos colectivos en edificios o conjuntos inmobiliarios en régimen de propiedad

Las instalaciones eléctricas para la recarga de vehículos eléctricos ubicadas en aparcamientos o estacionamientos colectivos en edificios o conjuntos inmobiliarios en régimen de propiedad horizontal seguirán cualquiera de los esquemas descritos anteriormente. En un mismo edificio se podrán utilizar esquemas distintos siempre que se cumplan todos los requisitos establecidos en esta (ITC) BT-52.

En edificios existentes que carezcan de instalaciones para recarga de vehículos, cuando sea necesario realizar las instalaciones para la recarga del primer vehículo, se recomienda que el o los vecinos propietarios de los vehículos a recargar y la propia comunidad de vecinos lleguen a un acuerdo en relación al esquema o esquemas de conexión a implementar en el edificio, sin que la decisión individual de una de las dos partes afecte a la otra, puesto que cada una debería asumir los costes correspondientes a la modificación o construcción de las instalaciones de las que sea titular.

En el esquema 4a, el circuito de recarga seguirá las condiciones de instalación descritas en la (ITC) BT-15, utilizando cables y sistemas de conducción de los mismos tipos y características que para una derivación individual; la sección del cable se calculará conforme a los requisitos generales del apartado 5 de esta ITC, no siendo necesario prever una ampliación de la sección de los cables para determinar el diámetro o las dimensiones transversales del sistema de conducción a utilizar.

Para instalaciones existentes en garajes en régimen de propiedad horizontal en las que se utilice el esquema 4a para la recarga del vehículo eléctrico se tendrán en cuenta los siguientes aspectos:

Los cables del circuito de recargase podrán instalar por el interior del mismo Sistema de Conducción de Cables (SCC) de la Derivación Individual (DI) siempre que haya espacio disponible para ello de acuerdo con las reglas de la ITC-BT-21. En este caso los conductores del circuito de recarga utilizarán la reserva de espacio vacío del SCC prescrito en la ITC-BT-15.

En caso que no hubiera suficiente espacio disponible en el interior del SCC de la DI para poder pasar por su interior los conductores del circuito de recarga se podrá utilizar el tubo o conducción de reserva para DIs siempre que exista la canalización y tenga espacio disponible para ello, de acuerdo con las reglas de la ITC-BT

En caso que no fuera posible instalar el cable del circuito de recarga en el interior del SCC de la DI o por la conducción de reserva para DIs, será posible instalar dicho cable bien en el interior de un SCC adicional o directamente en la canaladura de obra de las DIs siempre y cuando haya espacio disponible para ello. Cuando el circuito de recarga se instale directamente en la canaladura se utilizará cable multiconductor de 0,6/1 kV , de acuerdo con las reglas de la ITC-BT

Por motivos de espacio y en caso de que ninguna de las anteriores soluciones sea posible, se podrá admitir la instalación de los conductores de circuitos de recarga de distintos suministros por el interior de un mismo sistema de conducción de cables (ya sea el tubo de reserva para derivaciones individuales u otro SCC instalado adicionalmente) siempre que exista espacio disponible según las reglas de la ITC-BT 21. En tal caso, para asegurar la separación necesaria entre suministros, los circuitos C13 deberán realizarse utilizando cable multiconductor de tensión asignada 0,6/1

El esquema 4b se utilizará cuando la alimentación de las estaciones de recarga se proyecte como parte integrante o ampliación de la instalación eléctrica que atiende a los servicios generales de los garajes.

Tanto en instalaciones existentes como en instalaciones nuevas, y con objeto de facilitar la utilización del esquema eléctrico seleccionado, los cuadros con las protecciones generales se podrán ubicar en los cuartos habilitados para ello o en zonas comunes.

Las instalaciones en edificios o conjuntos inmobiliarios de nueva construcción se equiparán como mínimo con una preinstalación eléctrica para la recarga de VEHÍCULO ELÉCTRICO, de forma que se facilite la utilización posterior de cualquiera de los posibles esquemas de instalación. Para ello se preverán los siguientes elementos:

• Instalación de sistemas de conducción de cables desde la centralización de contadores y por las vías principales del aparcamiento o estacionamiento con objeto de poder alimentar posteriormente las estaciones de recarga que se puedan ubicar en las plazas individuales del aparcamiento o estacionamiento, mediante derivaciones del sistema de conducción de cables de longitud inferior a 20 m. Los sistemas de conducción de cables se dimensionarán de forma que permitan la alimentación de al menos el 15% de las plazas mediante cualquiera de los esquemas posibles de instalación.
• La centralización de contadores se dimensionará de acuerdo al esquema eléctrico escogido para la recarga del VEHÍCULO ELÉCTRICO y según lo establecido en la (ITC) BT-16. Se instalará como mínimo un módulo de reserva para ubicar un contador principal, y los dispositivos de protección contra sobreintensidades asociados al contador, bien sea con fusibles o con interruptor automático.

Así, pues, dado que el porcentaje citado es un mínimo y en base a la creciente demanda de este tipo de vehículos, sería recomendable realizar la preinstalación para el 100% de las plazas. En relación a las potencias previstas será de aplicación lo indicado en el Anexo 2.

Cuando se realice la instalación para el primer punto de conexión en edificios existentes, se deberá prever, en su caso, la instalación de los elementos comunes de forma que se adecúe la infraestructura para albergar la instalación de futuros puntos de conexión

Se recomienda que los elementos comunes a instalar tales como las canalizaciones y los módulos de reserva en la centralización de contadores sigan las siguientes pautas, no siendo obligatorio que la preinstalación incluya los cables de los circuitos de alimentación del vehículo eléctrico, ni las estaciones de recarga.

• Cuando en edificios existentes se realice la instalación del primer punto de recarga, se dimensionará la canalización para albergar la instalación de futuros puntos de recarga en la zona de influencia del punto a instalar. El criterio anterior deberá aplicarse también cada vez que se realice la instalación de un nuevo punto de recarga. En el Anexo 1, aplicable a edificios o conjuntos inmobiliarios en régimen de propiedad horizontal, se presenta un ejemplo de cómo dimensionar estas canalizaciones.

• Cuando en edificios existentes se realice la instalación de un punto de recarga utilizando un esquema que precise de un contador principal adicional (esquemas 1 o 3) y por falta de espacio fuera necesario realizar una nueva centralización de contadores, generalmente en armario, ésta se dimensionará con al menos un módulo de reserva para instalar el contador asociado con un futuro punto de recarga.

Las bases de toma de corriente o conectores instalados en la estación de recarga y sus interruptores automáticos de protección deberán ser conformes con alguna de las opciones indicadas en el apartado 5.4.

3. Otras instalaciones de recarga

Las instalaciones eléctricas para la recarga de vehículos eléctricos alimentadas de la red de distribución de energía eléctrica, distintas de las descritas en 3.1 y 3.2 seguirán los esquemas 1a, 1b, 1c, ó 4b descritos anteriormente.

Las bases de toma de corriente o conectores instalados en la estación de recarga y sus interruptores automáticos de protección deberán ser conformes con alguna de las opciones indicadas en el apartado 5.4.

3.3.1. Estaciones de recarga para autoservicio (uso por personas no adiestradas).

Estas estaciones de recarga, tales como las ubicadas en la vía pública, en aparcamientos o estacionamientos de flotas privadas, cooperativas o de empresa, para su propio personal o asociados y en aparcamientos o estacionamientos públicos, gratuitos o de pago, de titularidad pública o privada, están destinadas a ser utilizadas por usuarios no familiarizados con los riesgos de la energía eléctrica.

Este tipo de instalaciones podrán utilizar cualquier modo de carga.

3.3.1.Estaciones de recarga con asistencia para su utilización (uso por personas adiestradas o cualificadas).

Estas estaciones de recarga, tales como las ubicadas en aparcamientos para recarga de flotas, talleres, concesionarios de automóviles, depósitos municipales de vehículo eléctrico, así como otras estaciones dedicadas específicamente a la recarga del VEHÍCULO ELÉCTRICO, están destinadas a ser utilizadas o supervisadas por usuarios familiarizados con los riesgos de la energía eléctrica.

Este tipo de instalaciones dispondrán preferentemente de los modos de carga 3 o 4, aunque también podrán equiparse con estaciones de recarga en modo 1 ó 2, cuando esté previsto recargar vehículos eléctricos de baja potencia tales como bicicletas, ciclomotores y cuadriciclos.
